5. Grafana — 하나의 창

Grafana의 값은 그래프가 아니라 메트릭에서 로그로, 로그에서 트레이스로 두 번 클릭에 가는 것이다

이 장에서 처음 나오는 말1개

Grafana

메트릭·로그·트레이스를 저장하는 곳이 아니라, 세 저장소를 한 시간축에서 조회하고 서로 잇는 창이다.

문제 — 창이 세 개면 아무도 안 본다

Prometheus UI, Loki 조회, Tempo — 각각 따로 열면 조사할 때마다 이런 일을 한다.

1. 알림을 받는다. Prometheus UI를 열어 언제부터인지 확인한다 — 03:12

2. 로그 화면으로 옮겨 시각을 다시 입력하고, 네임스페이스와 앱 이름을 다시 입력한다

3. 느린 요청의 trace ID를 로그에서 복사해 Tempo 화면에 붙여 넣는다

4. 그 사이 5분이 지났고, 원인은 아직이다

이 이동을 없애는 것이 Grafana를 쓰는 이유다. 대시보드가 예쁜 건 부수적이다.

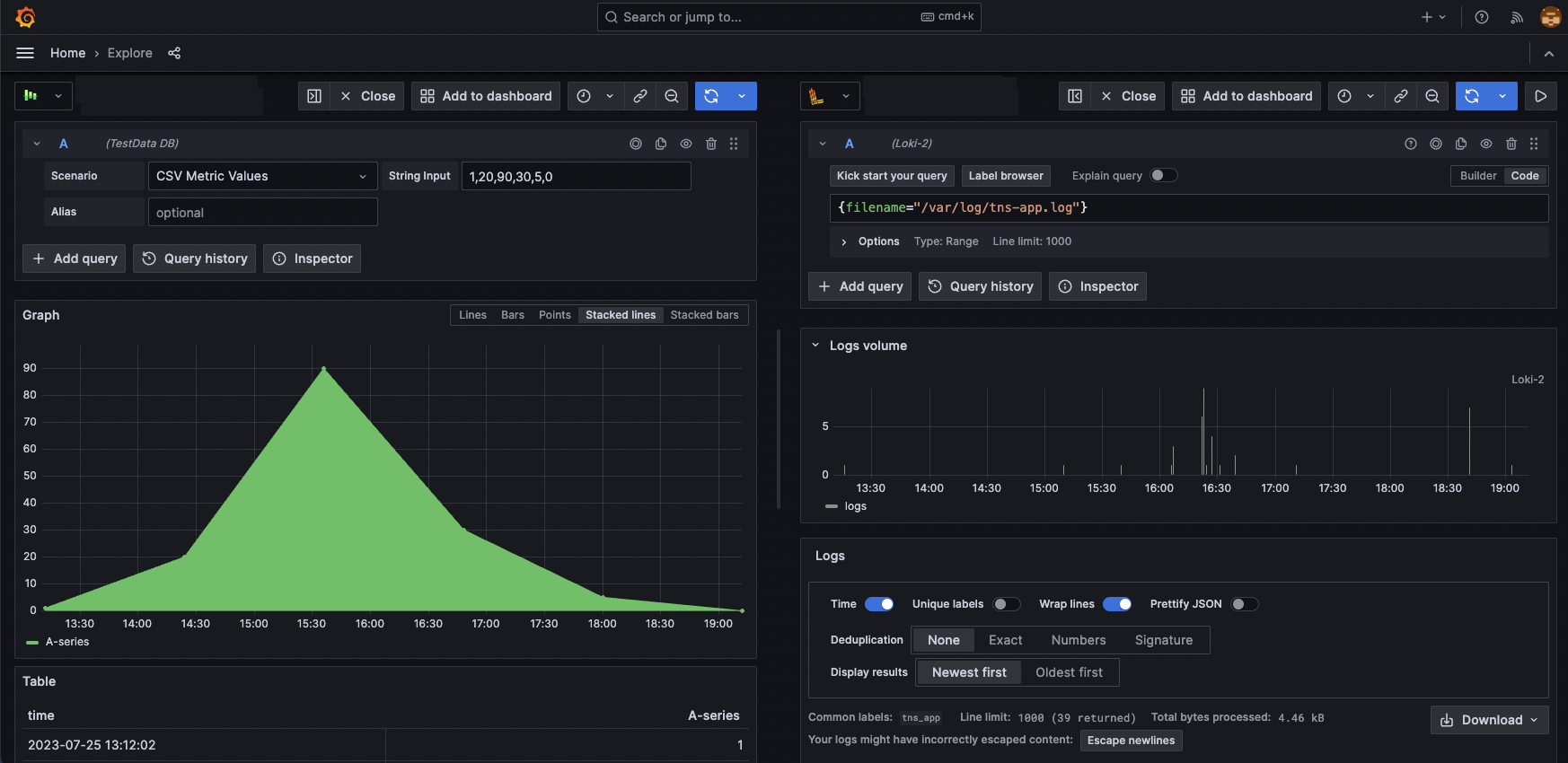

Explore의 Split은 두 화면의 시간 범위를 묶는다. 이 덱에서는 왼쪽에 메트릭, 오른쪽에 로그를 두고 같은 순간을 비교한다.출처: Grafana 공식 문서 — Get started with Explore

데이터소스와 상관 관계 — 먼저 이것부터 설정한다

연결 설정에 필요한 말3개

데이터소스Data Source

Grafana가 붙는 저장소 하나. Prometheus · Loki · Tempo가 각각 하나이며 고유한 uid로 서로를 참조한다.

프로비저닝Provisioning

데이터소스·대시보드를 파일로 미리 넣어 두는 것. UI에서 손으로 만든 설정과 달리 Git으로 관리할 수 있다.

derived field파생 필드

로그에서 trace_id 같은 값을 뽑아 다른 데이터소스로 가는 링크로 만드는 기능.

프로비저닝 파일 하나로 셋을 다 넣는다. UI에서 손으로 만들지 않는다 — 아래 절 참고.

apiVersion: 1
datasources:
  - name: Prometheus
    type: prometheus
    uid: prom                       # 다른 데이터소스가 이 uid로 참조한다
    url: http://kube-prometheus-stack-prometheus.observability.svc:9090
    isDefault: true
    jsonData:
      exemplarTraceIdDestinations:
        - name: trace_id
          datasourceUid: tempo      # 메트릭 → 트레이스

  - name: Loki
    type: loki
    uid: loki
    url: http://loki-gateway.observability.svc
    jsonData:
      derivedFields:
        - name: TraceID
          matcherRegex: '"trace_id":"(\w+)"'   # 로그 형식에 맞춘다
          url: '$${__value.raw}'
          datasourceUid: tempo                 # 로그 → 트레이스

  - name: Tempo
    type: tempo
    uid: tempo
    url: http://tempo.observability.svc:3200
    jsonData:
      tracesToLogsV2:
        datasourceUid: loki                    # 트레이스 → 로그
        tags: [{ key: 'service.name', value: 'app' }]
        spanStartTimeShift: '-5m'
        spanEndTimeShift: '5m'
      serviceMap:
        datasourceUid: prom                    # 서비스 그래프

tracesToLogsV2의 tags가 하는 일을 알아 두면 디버깅이 쉽다 — 트레이스의 service.name을 로그의 app 라벨에 대응시켜 로그 질의를 자동으로 만든다. 이름이 다르면 여기서 매핑해 주면 되고, 매핑이 틀리면 “트레이스에서 로그로 갔는데 비어 있다”가 된다.

핵심 — 이 설정 하나가 조사 시간을 절반으로 줄인다

대시보드를 100개 만드는 것보다 derived field 한 줄이 실전에서 더 자주 쓰인다. 로그에서 trace_id 옆에 링크 버튼이 생기고, 누르면 그 요청의 전체 여정이 바로 열린다. 4장에서 “가장 싼 첫걸음”이라고 한 게 여기서 값을 한다.

Explore — 실제 조사는 여기서 한다

대시보드와 구분할 말1개

Explore탐색

저장된 대시보드가 아니라 질의를 그때그때 던지고 결과를 비교하는 화면. 사고 조사는 대부분 여기서 한다.

대시보드는 미리 알고 있던 질문에 답한다. 사고는 대개 몰랐던 질문으로 시작하고, 그때 여는 화면이 Explore다. 앞 장들이 쌓아 온 것이 여기서 한 줄기로 이어진다.

1. 알림에서 시작 — severity=critical, orders 서비스 에러율. 알림의 runbook 링크에 이 조사를 여는 Explore 링크를 넣어 두면 여기서 시간이 는다

2. 메트릭으로 범위를 좁힌다 (2장)

   sum by (service) (rate(http_requests_total{status=~"5.."}[5m]))

   03:12부터, orders만. 여기서 시간 범위를 03:05~03:30으로 좁혀 둔다 — 이 범위가 다음 단계로 그대로 따라간다

3. 분할 화면으로 로그를 연다 (Split 버튼) (3장)

   {namespace="prod", app="orders"} |= "error" | json | line_format "{{.msg}} {{.err}}"

   왼쪽 그래프와 오른쪽 로그가 같은 시간축을 쓴다. 그래프에서 드래그해 범위를 줄이면 로그도 같이 줄어든다 — 창을 따로 띄웠을 때와 가장 크게 갈리는 지점이다

4. 로그 한 줄을 펼쳐 TraceID 링크를 누른다 — 3장에서 넣은 trace_id와 위에서 설정한 derived field가 만나는 자리다. 트레이스가 열린다

5. 어느 스팬이 시간을 먹었는지 본다 (4장). 그 스팬에서 다시 Logs for this span 을 누르면 그 서비스의 그 시각 로그로 간다

핵심 — 조사가 끝나면 두 가지를 남긴다

Explore 화면에는 Share 링크가 있다. 조사가 끝나면 ① 그 링크를 사고 기록에 붙이고, ② 같은 조사를 또 하게 될 것 같으면 대시보드 패널로 굳힌다.

대시보드는 이렇게 사후에 자라야 쓸모 있는 것만 남는다. 처음부터 “필요할 것 같은 그래프”를 늘어놓으면 아무도 안 보는 200개가 된다.

대시보드 — 늘리지 않는 것이 설계다

계층을 셋으로 고정한다

층	무엇이 있나	누가 언제
개요	클러스터 전체 상태 한 화면 — 노드·핵심 서비스 RED·발화 중인 알림	모니터에 띄워 두는 것. 하나만 만든다
층별	노드 · DB · 게이트웨이 · 관측 스택 자신	원인을 찾을 때 (USE 지표)
서비스별	RED 한 벌 + 그 서비스 로그	변수로 하나만 만든다 — 아래

서비스마다 대시보드를 만들지 않는다

대시보드를 줄이는 장치1개

템플릿 변수Template Variable

대시보드 위쪽의 드롭다운. $service 값을 바꾸며 여러 서비스가 한 대시보드를 공유하게 한다.

서비스가 30개면 대시보드도 30개가 되는 게 가장 흔한 실패다. 템플릿 변수 하나면 1개로 끝난다.

변수 정의 (Dashboard settings → Variables)
  name  : service
  type  : Query
  query : label_values(http_requests_total, service)     # 실제 값에서 목록을 만든다
  multi : true                                            # 여러 개 동시 선택 허용

패널 쿼리에서
  sum by (service) (rate(http_requests_total{service=~"$service"}[5m]))
                                            └── 정규식 매칭이라 multi 선택이 그대로 통한다

같은 방식으로 $namespace · $cluster도 만든다. 변수는 로그 패널에도 그대로 쓰인다 — {namespace="$namespace", app="$service"} — 그래서 한 대시보드 안에서 메트릭과 로그가 같은 대상을 가리킨다.

패널은 질문에 맞춰 고른다

무엇을 알고 싶나	패널
시간에 따른 변화	Time series — 기본값. 대부분 이것
지금 값 하나 (에러율 · 가동률)	Stat — 크게 하나. 개요 대시보드 맨 위
상위 N개 목록 (시계열 많은 메트릭, 재시작 많은 파드)	Table
지연 분포	Heatmap — 히스토그램 버킷을 그대로 그린다. p99 선 하나보다 훨씬 많이 말한다
상태가 언제 바뀌었나 (Ready → NotReady)	State timeline
로그	Logs — 대시보드 안에 그대로 넣을 수 있다
서비스 호출 관계	Node graph — Tempo의 서비스 그래프 (4장)

함정 — 단위를 안 정하면 그래프가 거짓말을 한다

패널의 Unit을 short(기본값)로 두면 0.043이 그냥 0.043으로 나온다. 에러율은 percentunit, 시간은 s, 크기는 bytes(IEC)로 바꾼다.

그리고 Threshold를 색으로 걸어 둔다 — 에러율 5%부터 빨강처럼. 새벽에 깬 사람이 판단해야 할 것을 화면이 대신 판단해 주는 게 대시보드의 값이다.

대시보드를 코드로

UI에서 만든 대시보드는 파드가 새로 뜨거나 DB를 옮기면 사라진다. 그리고 누가 언제 무엇을 바꿨는지 알 수 없다.

ConfigMap sidecar (Helm 기본)

apiVersion: v1
kind: ConfigMap
metadata:
  name: dashboard-platform-overview
  namespace: observability
  labels:
    grafana_dashboard: "1"          # sidecar가 이 라벨을 보고 집어 간다
data:
  platform-overview.json: |
    { "title": "Platform Overview", "panels": [ ... ] }

가장 단순하다. Argo CD로 관리하면 대시보드가 Git에서 리뷰를 거쳐 들어온다 (온프렘 덱 9장).

Grafana Operator

apiVersion: grafana.integreatly.org/v1beta1
kind: GrafanaDashboard
metadata:
  name: platform-overview
  namespace: observability
spec:
  instanceSelector:
    matchLabels: { dashboards: "grafana" }
  url: https://grafana.com/api/dashboards/1860/revisions/latest/download

공개 대시보드 ID로 가져오거나 JSON을 직접 넣는다. 데이터소스·폴더도 CR로 관리된다.

만드는 방법은 UI에서 만들고 JSON을 내보내는 것이 현실적이다. JSON을 손으로 쓰지 않는다 — UI에서 맞춘 뒤 Export → Save to file로 꺼내 ConfigMap에 넣고, 다음부터는 그 파일이 원본이다.

핵심 — 대시보드 폭발을 막는 규칙

• “이 대시보드로 어떤 결정을 하나” 를 설명에 적는다. 못 적으면 지운다
• 사람이 만든 것은 개인 폴더에, 공용은 프로비저닝된 것만
• 분기마다 조회수 0인 대시보드를 정리한다 (Grafana 사용 통계로 확인된다)

배포 — Grafana 자신의 상태는 어디에 두나

Grafana는 대시보드·사용자·알림 규칙을 자기 DB에 저장한다. 기본값은 SQLite다.

저장소	결과
SQLite (기본)	replica를 2개로 못 늘린다. 파드가 옮겨 다니면 PVC에 묶인다
PostgreSQL (온프렘 덱 7장)	HA 가능. 백업이 CNPG 체계에 들어온다

# Helm values 발췌
grafana.ini:
  database:
    type: postgres
    host: platform-pg-rw.database.svc:5432      # CNPG의 쓰기 서비스 (온프렘 덱 7장)
    name: grafana
    user: grafana
    ssl_mode: require
replicas: 2
persistence:
  enabled: false        # DB로 옮겼으면 PVC는 필요 없다

함정 — 순환 의존을 만들지 않는다

Grafana가 CNPG를 쓰고, CNPG 장애를 Grafana로 보고, Grafana 로그인은 Keycloak을 거치고, Keycloak도 같은 CNPG를 쓴다면 — DB 하나가 죽을 때 원인을 볼 창까지 같이 죽는다. 최소한 다음 둘은 확보해 둔다.

• Grafana의 로컬 관리자 계정(깨진 유리, 온프렘 덱 5장)
• DB 없이도 볼 수 있는 경로 — Prometheus UI 직접 접근(포트포워딩)이면 충분하다

SSO — Keycloak 붙이기

온프렘 덱 5장의 패턴 ①이다. Grafana는 OIDC를 내장 지원하고, 그룹으로 역할까지 매핑된다.

[auth.generic_oauth]
enabled = true
name = Keycloak
client_id = grafana
client_secret = $__file{/etc/secrets/oauth_secret}
scopes = openid profile email groups
auth_url = https://sso.example.internal/realms/corp/protocol/openid-connect/auth
token_url = https://sso.example.internal/realms/corp/protocol/openid-connect/token
api_url = https://sso.example.internal/realms/corp/protocol/openid-connect/userinfo
# 그룹 → Grafana 역할
role_attribute_path = contains(groups[*], 'platform-admins') && 'Admin' || contains(groups[*], 'platform-editors') && 'Editor' || 'Viewer'
role_attribute_strict = true

[auth.anonymous]
enabled = false          # 기본으로 꺼 둔다

[users]
auto_assign_org_role = Viewer

확인할 것	왜
groups claim이 실제로 오는가	안 오면 전원이 Viewer가 된다 → Keycloak Scope와 Mapper
사내 CA를 Grafana가 믿는가	Keycloak이 사내 인증서면 토큰 교환이 실패한다 (온프렘 덱 4장)
root_url이 실제 주소와 같은가	리다이렉트 URI 불일치의 단골 원인
로컬 admin이 남아 있는가	깨진 유리 계정 (온프렘 덱 5장)

알림을 어디에 두나 — Grafana vs Alertmanager

여기서 비교하는 기능1개

Unified Alerting통합 알림

Grafana가 직접 알림 규칙을 평가하고 보내는 기능. Alertmanager와 역할이 겹치므로 한쪽을 주인으로 정한다.

둘 다 알림을 보낼 수 있어서 섞으면 이중 발송이나 사각지대가 생긴다. 하나로 정한다.

	Alertmanager 중심 (권장)	Grafana Unified Alerting 중심
규칙이 사는 곳	PrometheusRule CRD — Git으로 관리	Grafana DB (프로비저닝하면 파일로도)
여러 데이터소스	Prometheus 메트릭만	Loki·SQL 등 여러 소스에 걸쳐 규칙을 짤 수 있다
Grafana가 죽으면	알림은 계속 간다	알림도 멈춘다
언제	인프라 알림 전부	로그 기반 알림처럼 Prometheus로 못 짜는 것만

핵심

인프라 알림은 Alertmanager에 두고, Grafana는 조회 전용으로 쓴다. “관측 창이 죽어도 알림은 간다”가 훨씬 중요하다. 로그 기반 알림이 꼭 필요하면 Loki의 ruler(역시 Alertmanager로 보낸다)를 쓰는 편이 일관적이다.

점검

# ① 데이터소스가 다 붙었나 (Grafana UI: Connections → Data sources → Test)
kubectl -n observability port-forward svc/grafana 3000:80
curl -s -u admin:<pw> http://localhost:3000/api/datasources | jq '.[] | {name, uid, type}'

# ② 상관 링크가 실제로 뜨나 — 눈으로 확인해야 하는 항목
#   Explore → Loki에서 trace_id 있는 로그 한 줄 → 우측에 TraceID 링크 버튼이 보이는가
#   그 버튼을 눌러 Tempo로 넘어가는가
#   Tempo 스팬에서 "Logs for this span"이 비어 있지 않은가

# ③ 대시보드가 프로비저닝됐나
curl -s -u admin:<pw> "http://localhost:3000/api/search?type=dash-db" | jq '.[].title'

# ④ SSO 로그인 흐름 (브라우저에서)
#   /login → Keycloak → 돌아온 뒤 우상단 프로필의 Role이 기대한 값인가
kubectl -n observability logs deploy/grafana | grep -i 'oauth\|role'

증상	흔한 원인	확인
데이터소스 Test 실패	서비스 주소 오타 · NetworkPolicy	파드에서 직접 curl
로그에 트레이스 링크가 없음	matcherRegex가 실제 로그 형식과 불일치	로그 한 줄을 보고 정규식 수정
링크는 뜨는데 트레이스가 없음	그 요청이 샘플링에서 빠졌다	4장 tail 정책
트레이스 → 로그가 비어 있음	tracesToLogsV2의 태그 매핑 불일치	service.name ↔ 로그 라벨 이름 확인
exemplar가 안 보임	앱이 exemplar를 안 내보냄 · Prometheus 설정 미비	/metrics에 # {trace_id=...} 주석이 있나
변수 드롭다운이 비어 있음	label_values() 대상 메트릭이 없음	Explore에서 그 메트릭을 직접 질의
전원이 Viewer	groups claim 미도착	ID 토큰 디코드 (온프렘 덱 5장)
대시보드가 사라짐	UI에서 만들었고 파드가 재생성됨	프로비저닝으로 옮긴다
알림이 두 번 옴	Grafana와 Alertmanager 양쪽에 규칙	한쪽으로 통일

5장 요약

• Grafana의 값은 대시보드가 아니라 세 신호 사이의 이동을 없애는 것이다
• derived field · exemplar · trace to logs 셋을 먼저 설정한다. 대시보드보다 먼저다
• 조사는 Explore의 분할 화면에서 한다 — 메트릭과 로그가 같은 시간축을 쓰는 것이 핵심이고, 끝나면 링크를 사고 기록에 남긴다
• 대시보드는 계층 셋 + 템플릿 변수로 개수를 억누른다. 서비스마다 만들지 말고 $service 하나로 돌려 쓴다
• 대시보드는 코드로(ConfigMap 또는 Operator). UI에서 만들어 Export하는 것이 현실적이다
• Grafana 자신의 DB는 PostgreSQL(CNPG) 로 — SQLite면 HA가 안 된다. 대신 순환 의존을 만들지 않도록 깨진 유리 경로를 남긴다
• SSO는 그룹 → 역할 매핑까지. groups claim이 안 오면 전원이 Viewer가 된다
• 인프라 알림은 Alertmanager에. Grafana가 죽어도 알림은 가야 한다
